Automatyczny Selektor Modemów
Selektor Modemów ASM jest urządzeniem umożliwiającym współpracę terminala VSAT z trzema modemami satelitarnymi pracującymi w zakresie częstotliwości w paśmie L (950 Mhz do 2150 MHz) i występuje w dwóch wersjach:
A - z wysokostabilnym generatorem wzorcowym 10 MHz,
B - bez generatora wzorcowego 10 MHz.
Terminal VSAT oraz modemy podłącza się do złącz typu N umieszczonych w tylnej części obudowy selektora. Dodatkowo, wersja z generatorem wzorcowym 10MHz jest wyposażona w gniazdo zasilania (230V 50/60 Hz). Wersja pozbawiona generatora wzorcowego jest urządzeniem biernym, niewymagającym zasilania.
Charakterystyka |
|---|
Współpraca terminala VSAT z trzema modemami satelitarnymi |
Praca w zakresie częstotliwości w paśmie L (950 MHz do 2150 MHz) |
| Wymiary | 482,1 x 44,1 x 250 mm |
|---|---|
| Waga – wersja A z wzorcem 10MHz | 3,4kg |
| Waga – wersja B bez wzorca 10MHz | 2,8kg |
| Praca w zakresie częstotliwości w paśmie L | 950 MHz do 2150 MHz |

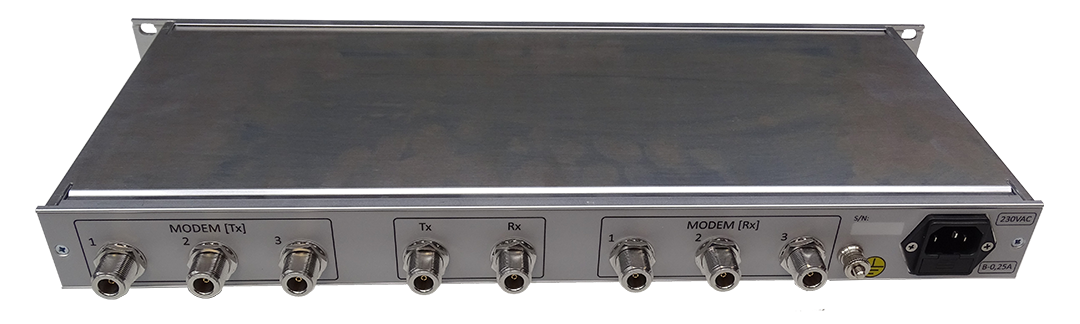

gniazda do podłączenia terminala VSAT (Tx- wyjście sygnału TX do BUC oraz opcjonalnie sygnału wzorcowego 10MHz, Rx wejście sygnału Rx z LNB)
gniazda do podłączenia wyjść TX modemów 1-3
gniazda do podłączenia wejść RX modemów 1-3
Każde z wejść MODEM [Tx] umożliwia przeniesienie do wyjścia Tx sygnału 10 MHz (również w wersji z generatorem sygnału wzorcowego), należy więc zwrócić szczególną uwagę na konfigurację modemów satelitarnych w tym zakresie.
Na panelu czołowym Selektora Modemów znajdują się gniazda pomiarowe (typu N) umożliwiające monitorowanie sygnałów TX oraz RX.
950-2150 MHz oraz 10 MHz
8,5 dB +/- 1 dB
<20dB
"N" 50 Ω
10MHz
+7dBm +/- 1dB
<3 x 10-9 w zakresie -20°C do +70°C
<1 x 10-11
8 min. od podania zasilania
10 Hz: 130 dBc/Hz 100 Hz: 145 dBc/Hz 1 kHz: 155 dBc/Hz 10 kHz: 158 dBc/Hz 50 kHz: 160 dBc/Hz
