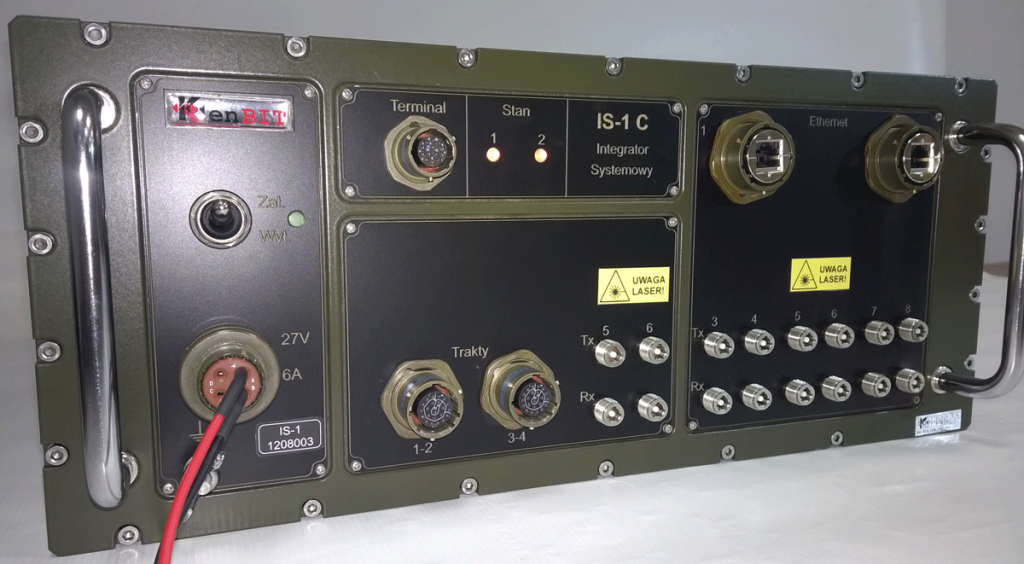

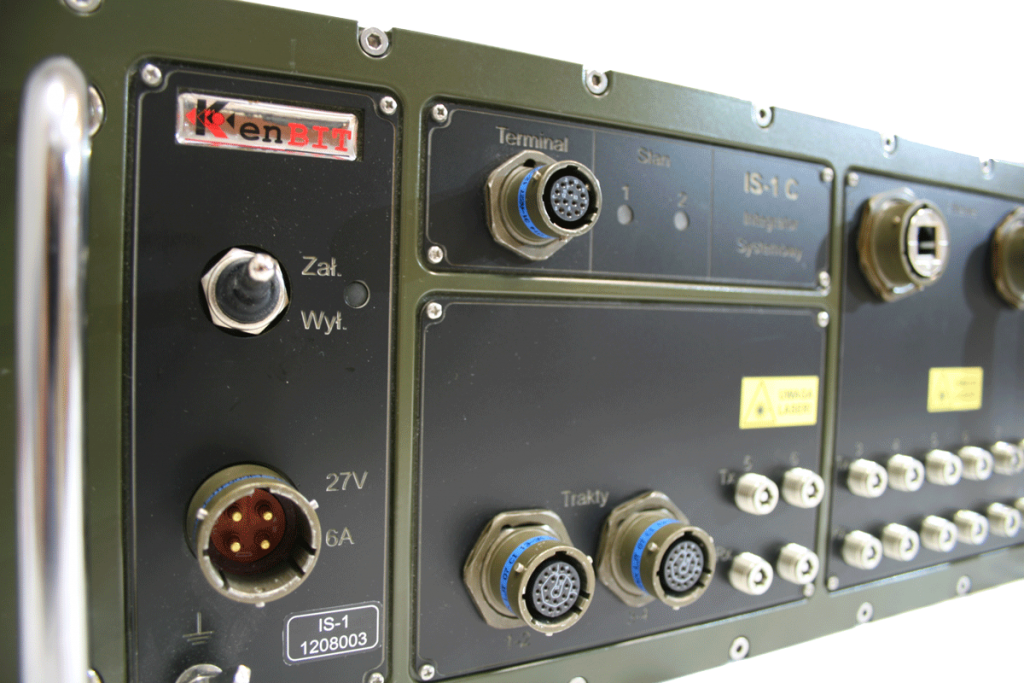

Integrator Systemowy IS-1
Integrator Systemowy IS-1 jest zasadniczym elementem polowej platformy teleinformatycznej IP przeznaczonej do wsparcia dowodzenia i działania wojsk oraz budowy wydajnych sieci LAN zamontowanych w pojazdach, rozwijanych w warunkach mobilnych w ramach systemów zarządzania polem walki typu BMS (Battlefield Management System).
IS-1 jest urządzeniem typu gateway IP, klasy WAN Access Box. Integruje systemy łączności fonicznej: telefonia VoIP, telefonia analogowa, trakty międzycentralowe, łączność radiowa. Umożliwia automatyczną wymianę danych IP poprzez łącza przewodowe (Ethernet, VDSL) i bezprzewodowe oraz poprzez radiostacje UKF i KF. Umożliwia komunikację dostępową pomiędzy systemami łączności przewodowej i radiowej. Parametry funkcjonalne jak również małe rozmiary i mała masa umożliwiają wykorzystanie Integratora Systemowego IS-1 zarówno w obiektach stacjonarnych jak i mobilnych.
Integrator IS-1 pełni rolę integratora teleinformatycznego w wozach dowodzenia, wozach bojowych (w transporterach opancerzonych, kołowych, gąsienicowych i czołgach), innych obiektach. Zapewnia m.in. integrację z radiostacjami KF i UKF oraz polowymi i stacjonarnymi sieciami telekomunikacyjnymi, a także z zestawem czujników – sensorów pojazdu. IS-1 daje możliwość realizacji pokładowej łączności wewnętrznej. W jego wyposażeniu mogą znajdować się dodatkowe elementy zewnętrzne, np.: moduł WLAN (bezprzewodowa sieć LAN), terminale VoIP oraz sieciowe stacje robocze, w tym terminale taktyczne.
Urządzenie jest przeznaczone do eksploatacji w warunkach polowych. Wg klasyfikacji N0-06-A101 i N0-06-A103 zalicza się do grupy N.14-UZ-II-A. Dopuszczalne poziomy emisji ubocznych i odporność na narażenia elektromagnetyczne odpowiadają wymaganiom zawartym w Normie Obronnej N0-06-A200.
Linie abonenckie |
Trakty cyfrowe |
Interfejsy ethernet |
Telefonia VoIP |
Funkcje routera/switch’a |
Obsługa radiostacji |
Automatyczna wymiana danych IP |
Serwery: DHCP, NTP, TFTP. |
Konferencje dupleksowe |
Zasilanie 27 V DC. |
w warstwie 2 i 3. W warstwie 3 obsługiwane są protokoły IPv4 i IPv6
RIPv1 i v2, OSPFv2, BGPv4, EIGRP
DHCP, NTP, TFTP
pulpit lokalny, SNMPv3, WWW
wg IEEE 802.1Q
i konfigurowanie ich do pracy z routerem lub switch’em
PR4G, F@STNET
RKS 8000, RF 5800, AN/PRC-150, RKP 8100
RTK-1, Motorola XTL
zgodna z normą STANAG 5066
KF/UKF (funkcja BSR)
i dedykowany dla danej radiostacji moduł interfejsu
są realizowane za pomocą protokołu SIP, H.323, SCCP
| Obsługiwane kodeki | G.711 aLawi µLaw, G.723.1, G.726, G.729 A i B |
|---|---|
| Obsługiwane sygnalizacje | SIP, H.323(gatekeeper), SCCP |
| Translacja | Możliwość translacji pomiędzy różnymi kodekami |
| Połączenia central | Możliwość połączenia central poprzez sieć ethernet z wykorzystaniem sygnalizacji SIP lub H.323 |
| Połączenia abonentów | Połączenia abonentów VoIP w konferencjach dupleksowych |
wybieranie DTMF
identyfikację abonentów wywołujących
zew o napięciu od 50 do 90 V
zasilanie linii dla aparatów CB
detekcję zewu dla aparatów MB
4 trakty cyfrowe obsługujące:
standardy elektryczne: G.704,STANAG 4210, EUROCOM AMI
sygnalizacje: Storczyk (System sygnalizacji nr 7), ISDN DSS1(Q.931), STANAG 4206, STANAG4578
kodeki: CVSD, G.711 aLaw
| Liczba | Interfejs Ethernet |
|---|---|
| 1 | ethernet 100BASE-FX lub 1000BASE-SX |
| 1 | port optyczny 1000BASE-SX, zgodnie z STANAG 4640 na 2 złączach optycznych MFM, współpracujący z wielomodowymi kablami 50/125µm o długości fali świetlnej 850 nm |
| 9 | ethernet 10/100/1000BASE-T (IEEE 802.3ab), w tym 4 z PoE wg. IEEE 802.3af. |
| 2 | VDSL |
