Przełącznik Sygnałów Nawigacyjnych

NSS 4/1

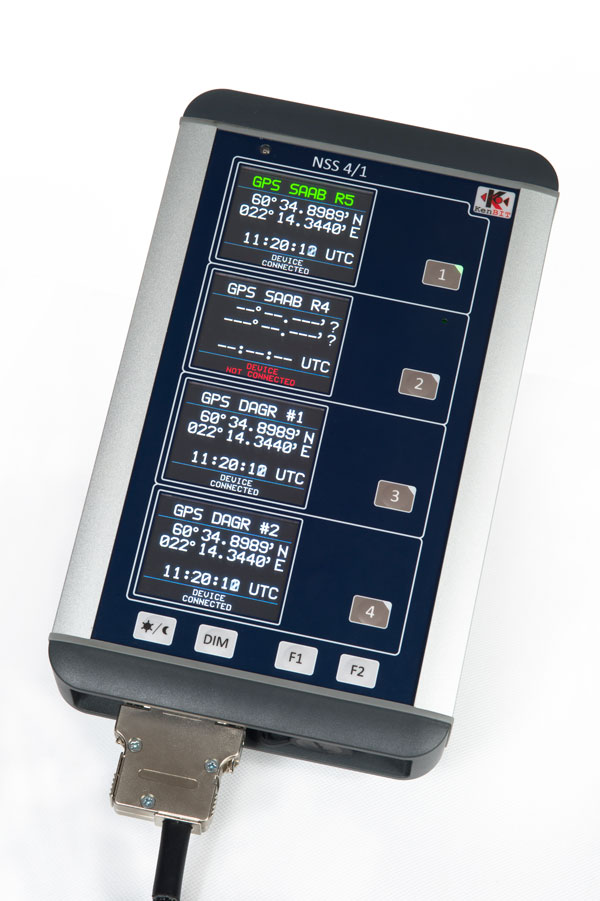

Przełącznik Sygnałów Nawigacyjnych NSS 4/1 jest urządzeniem przeznaczonym do instalacji w systemach nawigacyjnych jednostek pływających. Pozwala on operatorowi na ręczne zarządzanie transmisją danych nawigacyjnych z urządzeń tego samego typu, np. odbiorników GPS, logów, echosond etc. do odbiorników, a także automatyczną selekcję źródła na podstawie wybranych kryteriów (walidacja jakości, wykrywanie awarii). Operator ma możliwość podglądu i porównania danych odbieranych z czterech niezależnych źródeł sygnału, które są wyświetlane na oddzielnych wyświetlaczach 3,2”. Na tej podstawie operator może podjąć decyzję, z którego źródła dane mają być retransmitowane, jako jednolity sygnał nawigacyjny dla wszystkich odbiorników na okręcie (repetytory, autopilot, system pozycjonowania itp.)

Zastosowane w Przełączniku Sygnałów Nawigacyjnych NSS 4/1 wyświetlacze mają wysoki kontrast, regulowaną jasność oraz mogą pracować w trybie Dzień/Noc z uwzględnieniem wschodów i zachodów słońca w trybie kalendarza astronomicznego.

  • Oprogramowanie urządzenia jest tworzone na podstawie konkretnych wymagań użytkownika i specyfiki jednostki.

    Dzięki temu możliwa jest współpraca z każdym urządzeniem nawigacyjnym posiadającym interfejs NMEA 0183, w tym również konwersję ramek i prędkości transmisji. Istnieje możliwość detekcji braku sygnału wejściowego jak i nieaktualnych danych oraz określenia algorytmów wyboru sygnału o najkorzystniejszych parametrach.

  • Zasilanie i wejścia są galwanicznie odseparowane od wyjść.

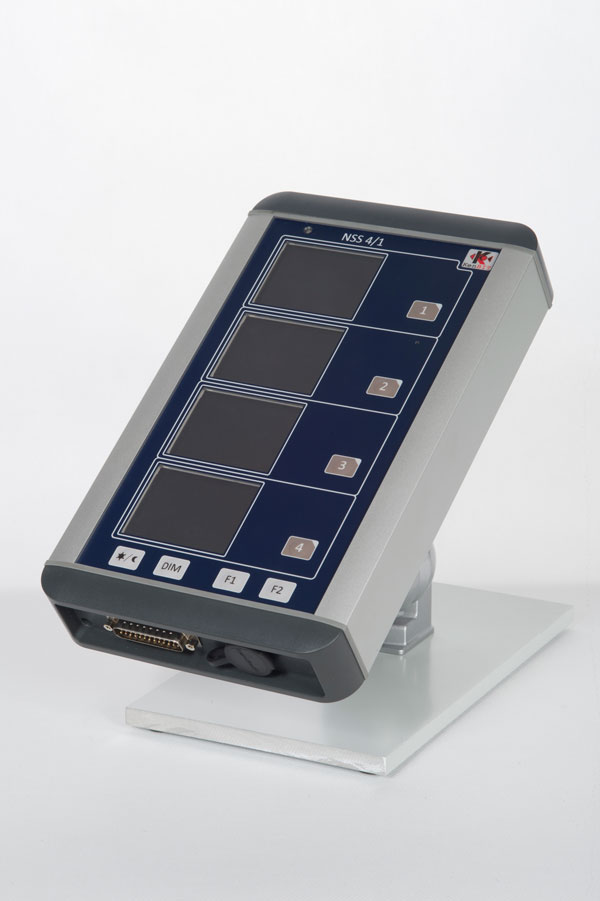

  • Urządzenie dostępne jest w wersji naściennej (sufitowej), z montażem VESA 75×75, oraz pulpitowej.

Parametry

Zasilanie

Podstawowe: 9-36VDC, 4W Zapasowe: 9-36VDC, 4W

Wejścia

4x NMEA 0183, RS422

Wyjścia

4x NMEA 0183, RS422

Separacja galwaniczna wejścia – wyjścia

1kV

Separacja galwaniczna zasilanie wejścia i wyjścia

2,5kV

Złącze

DB25F

Wymiary (DxSxW)

283x173x50mm
