System precyzyjnej metrologii czasu i częstotliwości

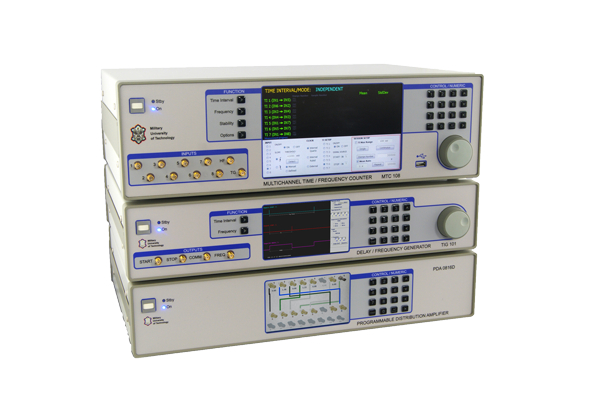

System precyzyjnej metrologii czasu i częstotliwości jest pierwszym unikalnym, wielofunkcyjnym i zaawansowanym technologicznie system do precyzyjnej metrologii czasu i częstotliwości.
System był prezentowany na 8 wystawach tematycznych oraz na 6 Międzynarodowych Wystawach Wynalazków, gdzie zdobył w sumie 6 medali, nagrodę specjalną oraz wyróżnienie.
System został opracowany przez Konsorcjum WAT oraz Ken BIT Sp. z o. o. w ramach projektu badawczo-rozwojowego.
jednoczesne wysokorozdzielcze pomiary odcinków czasu pomiędzy sygnałami z wielu źródeł
precyzyjne pomiary częstotliwości
wytwarzanie wzorcowych odcinków czasu w szerokim zakresie
określenie stabilności źródeł częstotliwości, w szczególności atomowych źródeł referencyjnych
dystrybucję wzorcowych sygnałów czasu i częstotliwości, elektrycznych i optycznych, do wielu odbiorników

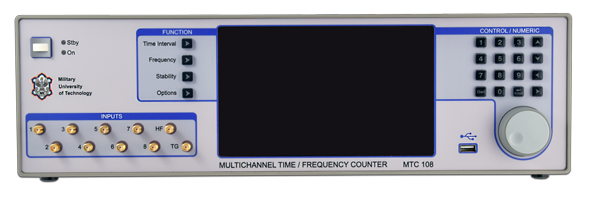

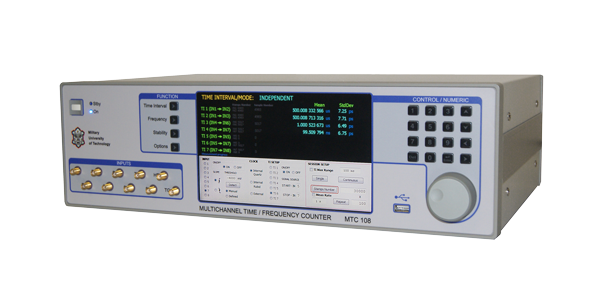

Licznik czasu i częstotliwości MTC 108 realizuje pomiary odcinków czasu w szerokim zakresie pomiarowym (> 1 godz.) z bardzo wysoką precyzją(< 4.5 ps) i dużą szybkością powtarzania pomiarów (do 91 mln pom./s) w ośmiu niezależnych kanałach pomiarowych. Pomiary częstotliwości również wykonywane są w bardzo szerokim zakresie (do 3.5 GHz) i z wysoką rozdzielczością (12 cyfr znaczących). Funkcjonalność licznika MTC 108 zwiększają dodatkowo tryby pomiaru sta bilności krótkookresowej źródeł sygnałów zegarowych (dewiacja Allana) i szacowania jakości tych sygnałów (błąd przedziału czasu, dewiacja czasu).

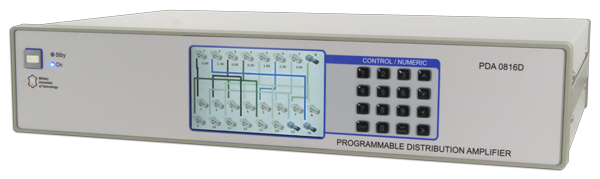

Rozdzielacz sygnałów elektrycznych/optycznych PDA 0816 umożliwia dystrybuowanie sygnałów wytworzonych w systemie lub/i pochodzących z innych źródeł zarówno w postaci elektrycznej, jak i optycznej, jednocześnie do 16 odbiorników. |

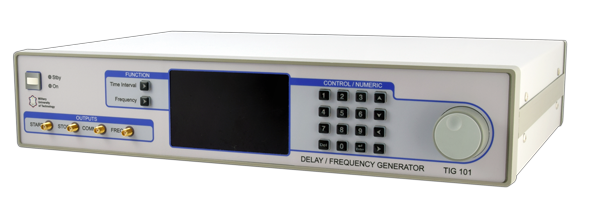

Generator odcinków czasu i częstotliwości TIG 101 jest źródłem wzorcowych odcinków czasu, które generowane są z ultra niskim rozmyciem czasowym (< 5 ps), w oparciu o dedykowaną metodę zliczania okresów sygnału z dynamicznym przesuwem fazy. Generator może być źródłem fali prostokątnej o precyzyjnie regulowanej częstotliwości (z krokiem 1 mHz). |
Pomiary odcinków czasu realizowane są w szerokim zakresie pomiarowym (> 1 godz.) z bardzo wysoką precyzją(< 8 ps) i nieosiąganą dotychczas szybkością powtarzania pomiarów (do 10 mln pom./s/kanał).
Pikosekundowa precyzja pomiaru dzięki zastosowaniu metody kodowania czasowo-cyfrowego, wbudowanego atomowego generatora częstotliwości oraz zintegrowanego układu automatycznej kalibracji.
Wykonywane pomiarów częstotliwości w bardzo szerokim zakresie (do 3,5 GHz) i z wysoką rozdzielczością (12 cyfr znaczących).
System jest źródłem wzorcowych odcinków czasu z ultra niskim rozmyciem czasowym (< 5 ps), w oparciu o dedykowaną metodę generacji.
Możliwość dystrybucji sygnałów, w postaci elektrycznej lub optycznej, jednocześnie do 16 odbiorników.
Sterowanie systemem lokalnie z użyciem wbudowanych klawiatur lub/i wyświetlaczy dotykowych, albo zdalnie poprzez interfejsy USB lub Ethernet.
