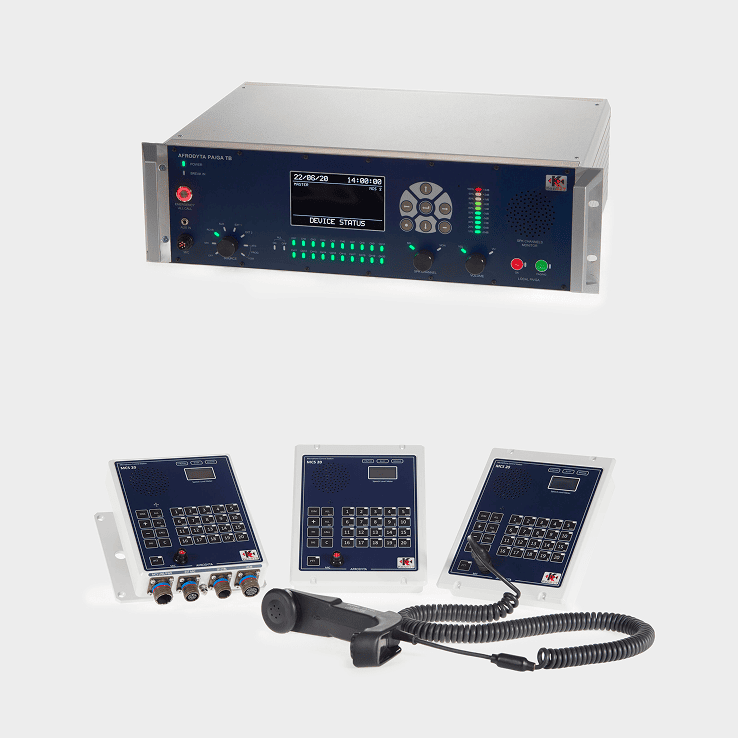

Rozgłośnia Okrętowa PA/GA T-B
Rozgłośnia Okrętowa PA/GA T-B realizuje zarówno jednostronną jak i dwustronną komunikację na okręcie – ogłaszanie komunikatów słownych oraz alarmów, łączność pomiędzy podstacjami abonenckimi, głośnikami, a Panelami MCS-20.
Linie głośnikowe pracujące w standardzie 100 V umożliwiają podłączenie dużej liczby głośników. Komunikacja zwrotna pomiędzy podstacjami abonenckimi, a blokiem centralnym jest realizowana za pośrednictwem linii cyfrowej.
System rozgłośni został zaprojektowany do nagłaśniania pokładów otwartych i pomieszczeń podpokładowych na jednostkach pływających. Jego modułowa budowa umożliwia instalowanie systemu w różnych konfiguracjach sprzętowych, w zależności od wymagań dla danego typu jednostki.
Konstrukcja została oparta na rozwiązaniach własnych, wykorzystywanych w Zintegrowanym Systemie Łączności (wyrób KenBIT) oraz w oparciu o doświadczenia zebrane podczas wielu lat serwisowania różnorodnych systemów rozgłośni okrętowych, używanych na jednostkach MW oraz NATO.

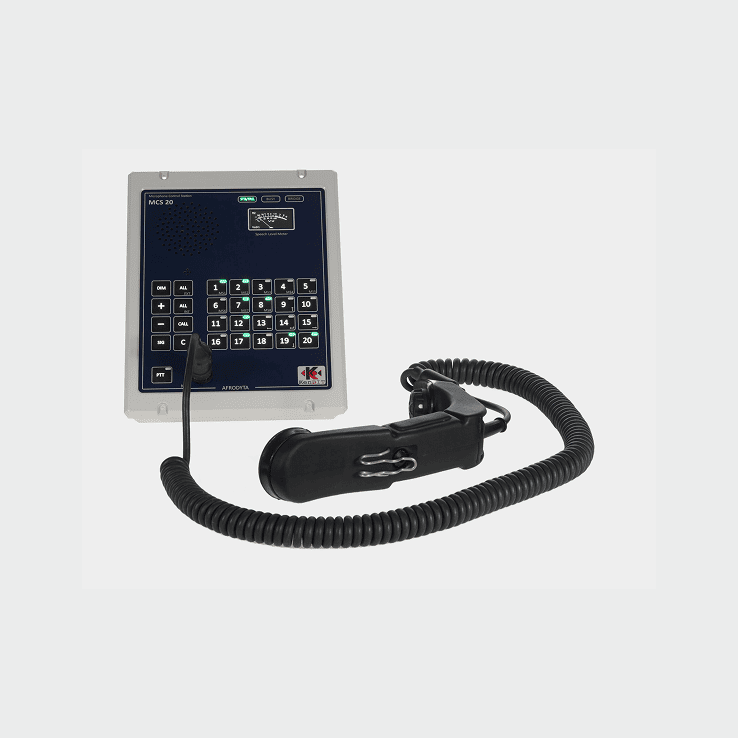

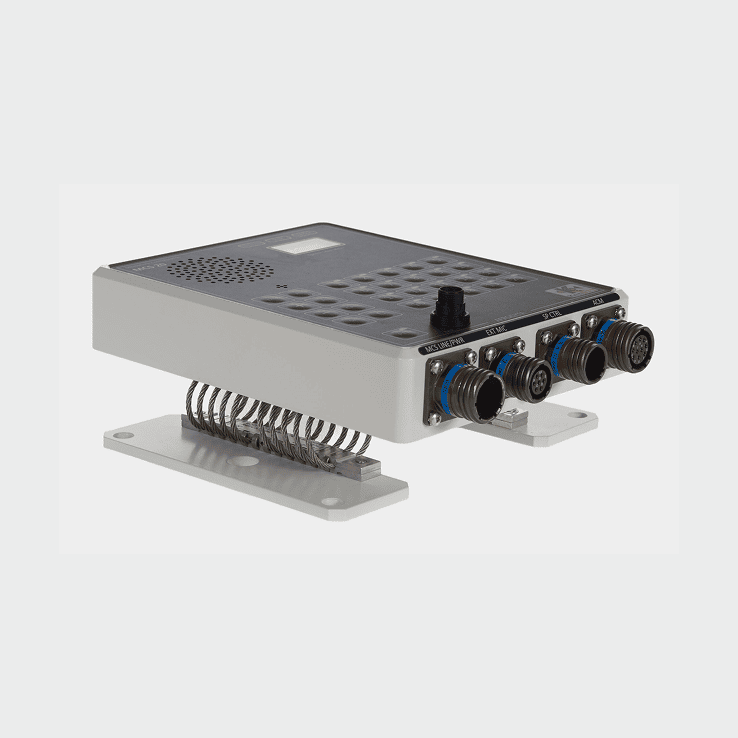

Z systemem współpracują panele mikrofonowe MCS-20, panele alarmów ACM-8, podstacje abonenckie MSB z systemem Talk-Back (T-B), głośniki kabinowe i głośniki pokładowe. Panel mikrofonowy MCS-20 (Microphone Control Station) zaprojektowano pod kątem wymagań i potrzeb okrętu.
W 2021 nasz system Rozgłośni dyspozycyjnej oraz układu alarmu ogólnego AFRODYTA PA/GA T-B przeszedł pozytywnie proces badań EMC oraz klimatyczno-mechanicznych (w tym odporność na mgłę solną) dzięki czemu uzyskał Świadectwo uznania typu wyrobu Polskiego Rejestru Statków (pobierz).
głośnik odsłuchowy
wielofunkcyjny wskaźnik OLED ze wskaźnikiem wysterowania VU
sygnalizację statusu systemu: zajętości, podłączenia mikrofonu pokładowego, przełączenia w stan czuwania
sygnalizację statusu poszczególnych linii abonenckich za pomocą diod LED w przyciskach wyboru linii/stref
wydzielone okólniki Aall out i Aall in dla nadawania komunikatów zbiorczych PA w przestrzeniach mieszkalnych i pokładach otwartych
łączność w trybie Interkom pomiędzy panelami MCS-20 z funkcją połączeń konferencyjnych
możliwość nadawania komunikatów z mikrofonu wbudowanego do MSC-20
możliwość podłączenia mikrofonu wynośnego (Bridge)
możliwość zdalnego sterowania panelem rozrywki (funkcja entertainment)
przycisk „SIG” służący do ręcznego generowania alarmu lub powodujący uruchomienie sygnalizacji maszynowej
regulację siły głosu odsłuchu
łączność jednostronna, tryb (PA – Public Address) dla ogłaszania komunikatów oraz komend
łączność dwustronna, tryb T-B (Talk Back) między punktem abonenckim (głośnikiem), a panelem mikrofonowym MCS-20, wywołanie kilku abonentów jednocześnie (Sel. Call)
nadawanie alarmów za pomocą zaprogramowanych sygnałów akustycznych
współpraca rozgłośni z okrętowymi systemami sterowania sygnalizacją akustyczną i optyczną
retransmisja komunikatów rozgłośni w trybie PA do systemów łączności wewnętrznej
układ wytwarzania sygnałów alarmowych zawiera programowalny generator alarmów okrętowych oraz opcjonalnie programowalny generator zapowiedzi słownych.
zawierający radioodtwarzacz CD, wejście USB do odtwarzania Nagrań w formacie MP3, wejścia liniowe 0 dBm (Line-In i AUX), dla zewnętrznych źródeł sygnału. Panel rozrywki jest wyposażony w możliwość zdalnego sterowania z panelu mikrofonowego
instalowany w konfiguracji linii symetrycznych 100 lub 70V z transformatora wyjściowego (step-up transformer). Zastosowane wzmacniacze są skonfigurowane tak by zapewnić redundancję układu (niezakłócona praca systemu PA w przypadku awarii jednego ze wzmacniaczy). Wzmacniacze automatycznie będą przechodziły w tryb uśpienia (stby) jeżeli panel mikrofonowy nie jest używany powyżej określonego czasu (10 min.)
wyposażony w przełącznik odsłuchu linii głośnikowych wraz ze wskaźnikiem poziomu wysterowania wzmacniaczy, przełącznik wyboru źródła audycji. Panel umożliwia pracę lokalną oraz lokalne uruchomienie alarmu ogólnego
wyposażony w układ złącz umożliwiających sprawne podłączenie okablowania okrętowego
