Selektor Sygnałów Wielkiej Częstotliwości

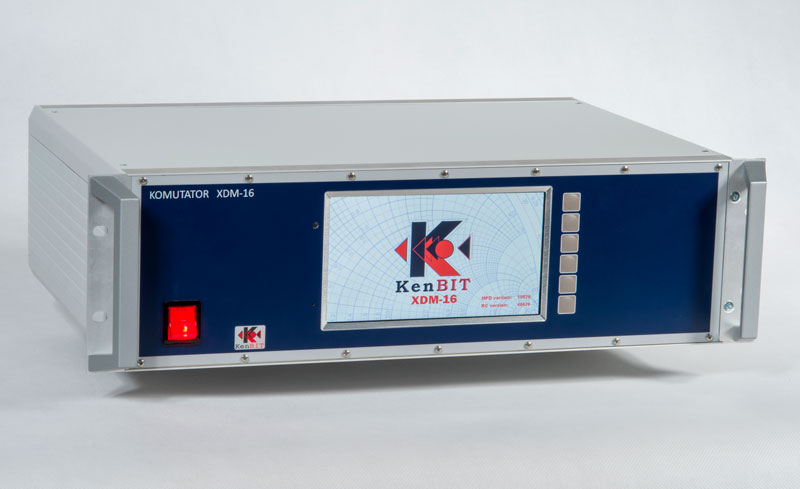

Komutator sygnałów wielkiej częstotliwości XDM-16 jest kompaktowym urządzeniem do komutacji sygnałów wielkiej częstotliwości w zakresie 0 – 18 GHz. Urządzenie komutuje w każdym z szesnastu kanałów dwa sygnały pochodzące z anten odbiorczych zakresów pasm KF/UKF i pasm mikrofalowych, dostarczając je do wejścia podłączonego odbiornika szerokopasmowego. Komutator przeznaczony jest do zastosowania w szerokopasmowych systemach nasłuchowych, monitoringu widma częstotliwości, rozpoznania i walki radioelektronicznej. W celu zapewnienia ciągłości impedancji oraz stałości obciążenia wzmacniaczy dystrybucyjnych, nieużywane w danym momencie wyjścia terminowane są szerokopasmowymi obciążeniami o wartości 50 Ω.
Komutator nadzorowany jest przez lokalnie i zdalnie sterowany system mikroprocesorowy, wyposażony w moduły sterujące i nadzorujące pracę koncentrycznych przekaźników komutacyjnych typu DP-DT. Selektor w podstawowym trybie pracy sterowany jest zdalnie (sterowanie zewnętrzne) za pośrednictwem sieci komputerowej (LAN), z wykorzystaniem protokołu TCP, przez jednostkę nadrzędną (np. kontroler systemu rozpoznania).
W trybie rezerwowym możliwe jest sterowanie manualne, za pomocą panelu dotykowego, na bieżąco obrazującego stan komutacji sygnałów radiowych. Dotykowy ekran sterujący XDM-16 prezentuje w sposób ciągły stan komutowanych linii za pomocą opisów tekstowych na wirtualnych przyciskach sterujących.
| Zakres częstotliwości | 0 – 18 GHz |
|---|---|
| VSWR, Tłumienie (IL), Izolacja (I), Moc średnia (P @ 25st.C): | 0-3GHz: [VSWR<=1.2, IL<=0.2dB, I>=80dB, P<=240W], 3-8GHz: [VSWR<=1.3, IL<=0.3dB, I>=70dB, P<=150W], 8-12GHz: [VSWR<=1.4, IL<=0.4dB, I>=65dB, P<=120W], 12-18GHz: [VSWR<=1.5, IL<=0.5dB, I>=60dB, P<=100W] |
| Impedancja znamionowa | 50 Ω |
| Liczba kanałów | 1-16 (wg. zamówienia) |
| Konfiguracja komutacji | DPDT |
| Złącza RF | SMA MIL C 39012 (4-64szt) |
| Czas przełączania | <15ms |
| Liczba cykli łączeniowych/kanał | 2,5mln |
| Zasilanie | 100-240V AC |
| Pobór mocy | 50W, zabezpieczenie 3A-T |
| Sterowanie zdalne | Ethernet TCP IPv4, konfigurowalne, (RS-422, RS485 opcja) – NMEA1983 |
| Sterowanie lokalne | Ekran LCD dotykowy 7” (menu ekranowe), 6 klawiszy funkcyjnych |
| Funkcje użytkowe | Selftest, pamięć ostatniego stanu, preset pamięci, konsola diagnostyczna, liczniki zużycia pola komutacyjnego |
| Typ kasety | 19” 3U, głębokość 342,4mm |
| Waga całkowita | 8,5kg |
