Komutator Anten Odbiorczych XDM-HF 8/8
Komutator anten odbiorczych XDM-HF 8/8 jest kompaktowym urządzeniem przeznaczonym do komutacji i dystrybucji sygnałów wielkiej częstotliwości w zakresie 0,1 ÷ 30 MHz. Komutator ten jest doskonałym rozwiązaniem do zastosowań w obszarze militarnym jak i cywilnym np. okręty, brzegowe i lądowe ośrodki łączności radiowej, służby monitoringu radiowego, itp.
Urządzenie komutuje sygnały antenowe z 8 wejść antenowych i dostarcza je do wyjść, do których podłącza się odbiorniki KF.
Komutator XDM-HF 8/8 umożliwia podłączenie wielu odbiorników KF do jednej anteny bez nadmiarowych strat sygnału indukowanego w antenie.
w trybie pasywnym łączy wybrane wejście antenowe z odbiornikiem na zasadzie bezpośredniego połączenia;
w trybie aktywnym komutator umożliwia dostarczanie sygnału z jednej anteny do kilku odbiorników jednocześnie.
Komutator umożliwia współpracę z aktywnymi antenami KF. W takim przypadku zasila on antenę aktywną poprzez kabel koncentryczny anteny tzw. „Bias Tee”.
z dużym współczynnikiem IP3 oraz matrycę przełączającą zbudowaną w oparciu o elektromechaniczne przełączniki RF, co zapewnia doskonałe właściwości kompatybilności elektromagnetycznej;
w przypadku pracy jednej anteny na jeden odbiornik, wzmacniacz wejściowy jest pomijany, eliminując możliwość degradacji sygnału użytecznego;
zapewniające bezproblemową pracę komutatora nawet w warunkach występowania pola elektromagnetycznego o dużych natężeniach;
przez zastosowanie układów pomiaru poziomu sygnału. W przypadku wystąpienia wysokich wartości sygnału na wejściu antenowym, następuje automatyczna redukcja wzmocnienia lub automatyczne uziemienie wejścia antenowego;
ok 10 ms.

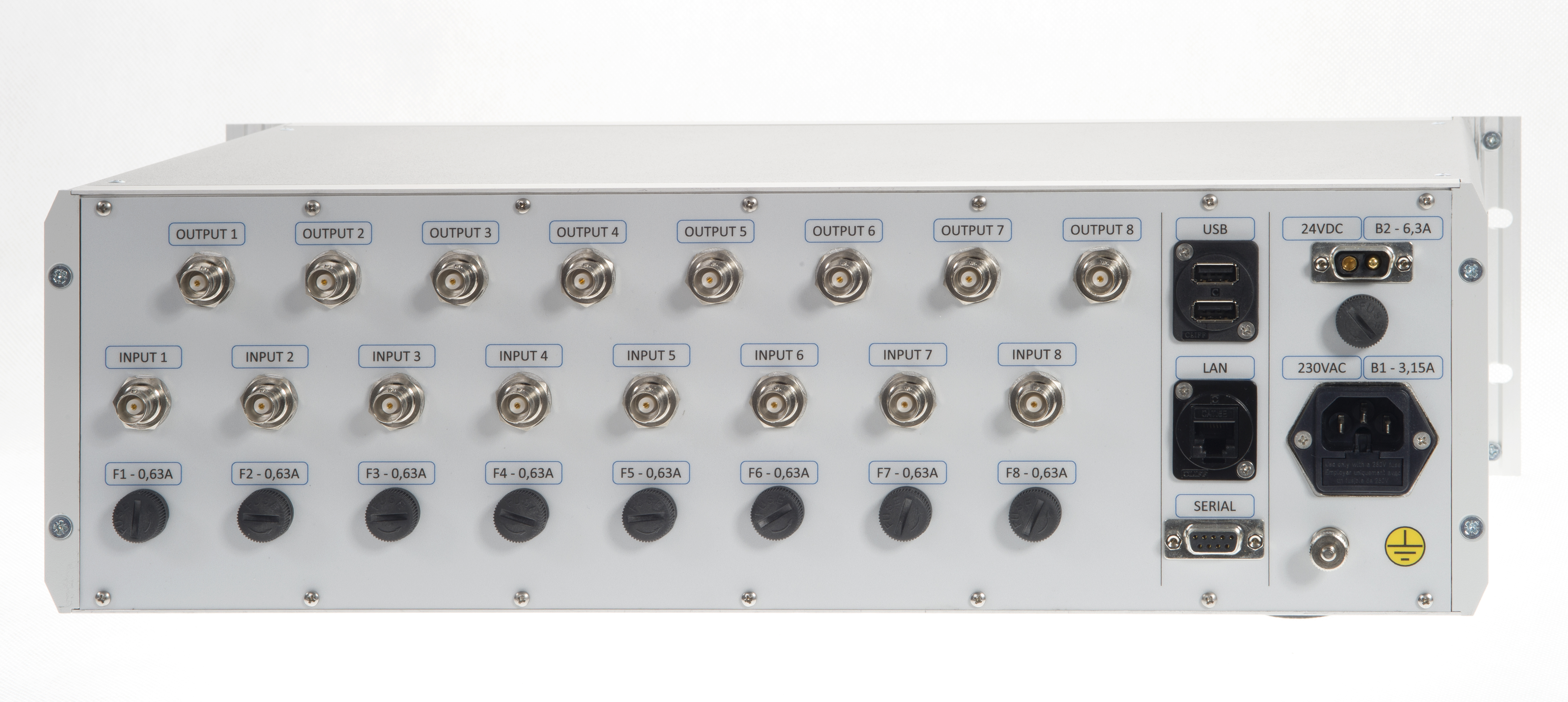

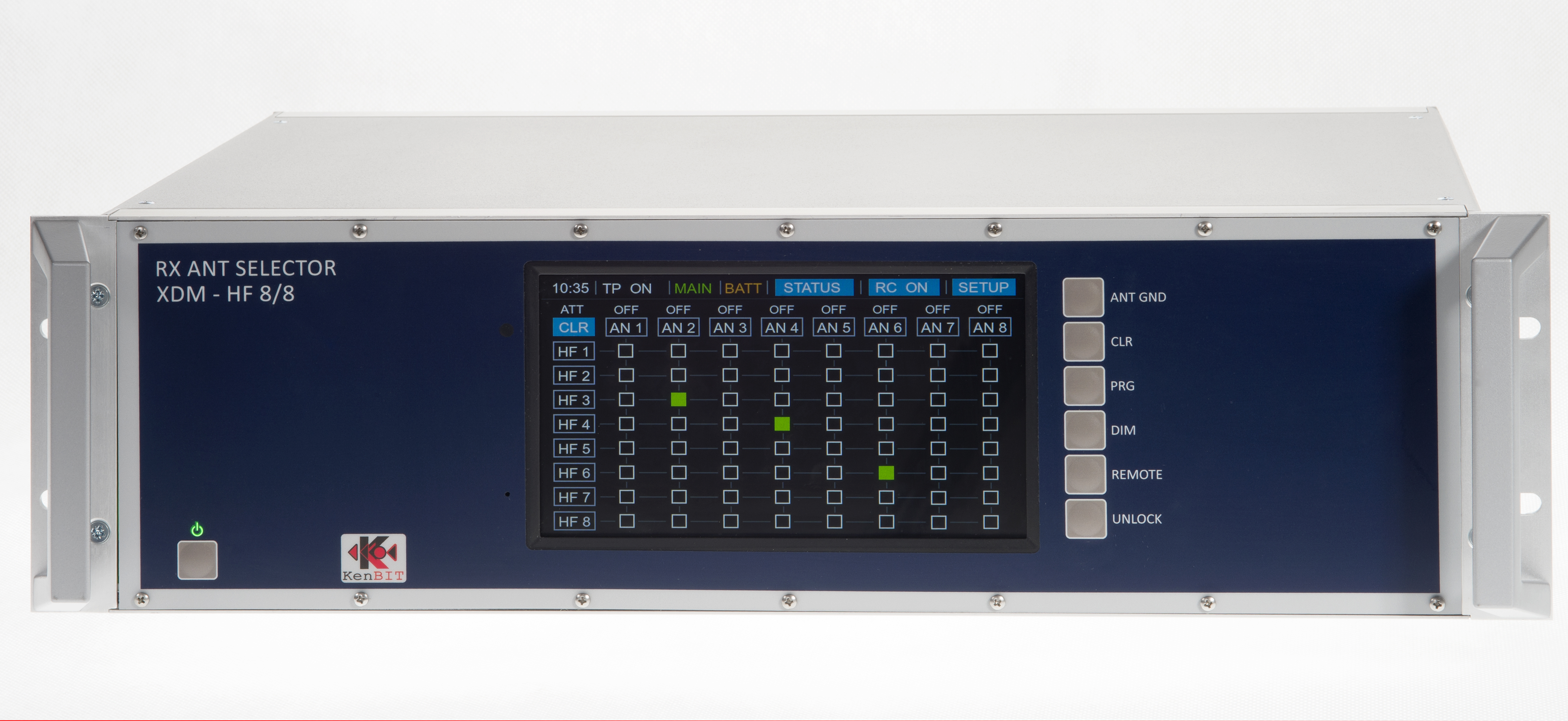

Obsługa komutatora anten może odbywać się lokalnie za pośrednictwem ekranu dotykowego o przekątnej 7” i klawiszy funkcyjnych lub zdalnie poprzez aplikację zainstalowaną na komputerze typu PC (stanowisko operatorskie podłączone do komutatora poprzez interfejs szeregowy lub sieć LAN).
| Pasmo przenoszenia [MHz] | 0,1 do 30 |
|---|---|
| Wzmocnienie [dB] | 12 ± 2 |
| Impedancja we/wyj [Ω] | 50 |
| Ilość wejść | 8 |
| Ilość wyjść | 8 |
| Moc ciągła w.cz na wejściu (nieniszcząca) [dBm] | < -15 |
| Żywotność przekaźników (life per pos.) | 100 mln cykli |
| Napięcie zasilania zasadniczego | 100 ÷ 240 VAC, 50 Hz |
| Napięcie zasilania rezerwowego | 19 ÷ 36 VDC |
| Pobór mocy | 50W max |
| Zabezpieczenie zasilania komutatora | 1x 3,15A-T, 1x 6,3A-T |
| Zabezpieczenie zasilania anten aktywnych | 8 x 0,63A-T |
| Parametry środowiskowe: Temperatura pracy Temperatura przechowywania | Tylko w pom. zamkniętych +5°C do +40°C -10°C do +60°C |
| Sterowanie lokalne i monitoring | panel dotykowy TFT na płycie czołowej |
| Sterowanie zdalne | RJ45 Ethernet port LAN, RS232/422 |
| Funkcje dodatkowe | Selftest, pamięć ostatniego stanu, preset pamięci, diagnostyka |
| Typ kasety | 19” 3U kaseta przystosowana jest również do montażu poza szafami RACK (na amortyzatorach lub bez) |
| Wymiary (szer. x wys. x głęb.) [mm] | 483 x 133 x 345/310(z uchwytami/bez uchwytów) |
| Waga całkowita [kg] | 10 kg |
